1、項目背景

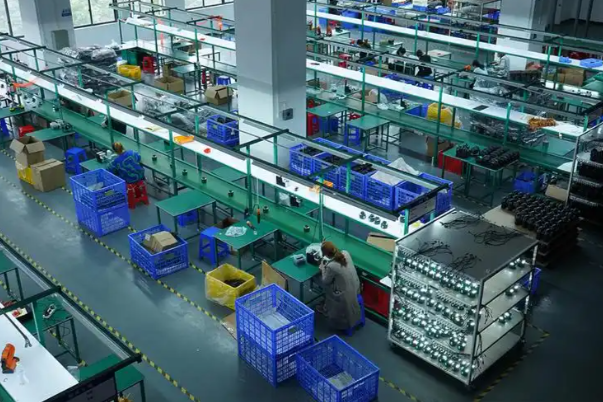

　　電器廠主要從事電子元器件、精密電路板、小家電、智能電器整機的加工、貼片、組裝、老化測試、質檢封裝，生產車間多包含無塵/潔凈車間、SMT貼片車間、老化測試區、精密檢測室、貴重物料倉庫。相較于普通工廠，電器生產對電磁干擾、靜電防護、溫濕度精度、網絡低延遲、數據可溯源要求極高。百實科技電器廠弱電工程解決方案作為智能電器工廠的核心基礎設施，承擔工控聯網、設備數據采集、生產質控、安防管控、環境保障、辦公運維等關鍵作用，是保障精密電器生產良率、杜絕批次不良、實現智能制造與安全生產的核心支撐。

2、核心痛點與需求分析

　　結合電器制造行業工藝特性，針對性解決行業痛點：

　　?電磁干擾敏感：SMT設備、貼片機、波峰焊、精密檢測儀器極易受強電、雜波干擾，導致貼片偏移、檢測誤差、設備掉線，需全鏈路屏蔽與分區隔離。

　　?靜電管控嚴格：電子元器件、電路板易靜電擊穿，弱電施工、機房、車間布線需配套防靜電、接地標準化設計。

　　?生產數據高可靠：MES、SMT設備、AOI檢測、老化測試數據需實時上傳、不丟包，網絡需低延遲、高穩定、可溯源。

　　?環境精度要求高：潔凈車間、貼片車間對溫濕度、粉塵、潔凈度要求嚴苛，環境超標直接影響產品良率。

　　?貴重物料安防等級高：芯片、電容、精密元器件價值高，需全域防盜、軌跡追溯、權限嚴控。

　　?安全生產剛需：焊錫、老化測試區存在高溫、火情風險，需智能預警、應急廣播、聯動處置。

3、設計原則

　　?工業抗干擾原則：生產區域全線屏蔽布線、強弱電嚴格分離、獨立接地，適配精密電器生產設備運行環境。

　　?安全防靜電原則：全系統防靜電、三級防雷、等電位接地，保護精密電子元器件與生產設備。

　　?穩定低延時原則：生產網獨立專網、雙機熱備，滿足工控設備、檢測數據實時傳輸需求。

　　?合規可溯源原則：符合電子制造、潔凈車間、安防工程規范，所有數據、錄像、操作記錄可長期溯源。

　　?模塊化可擴展原則：預留工業物聯網、AGV、智能倉儲、自動化產線擴展接口，適配智能制造升級。

4、覆蓋范圍

　　覆蓋全廠所有功能區域：SMT潔凈車間、組裝車間、焊錫車間、老化測試區、質檢室、物料倉庫、成品倉、辦公樓、宿舍、機房、配電房、廠區周界。包含全套弱電子系統：綜合屏蔽布線、工業網絡、高清AI監控、門禁一卡通、靜電檢測、環境監測、應急廣播、信息發布、會議系統、機房工程、UPS供電、防雷接地、系統集成聯動。

二、總體架構設計

　　采用四層工業級模塊化架構，適配電器廠精密生產、工控聯網、安全管控需求，實現軟硬融合、全域聯動：

　　?基礎支撐層：屏蔽綜合布線、標準化機房、工業UPS、防靜電防雷接地，提供穩定傳輸與安全供電基礎。

　　?感知采集層：視頻監控、門禁考勤、電子巡更、溫濕度/粉塵/靜電環境傳感器、設備數據采集終端，實現人、機、料、環、質全維度采集。

　　?業務應用層：工業網絡通信、應急廣播、信息公示、遠程會議、訪客管理，支撐生產、辦公、安防常態化運行。

　　?智能集成層：統一弱電綜合管理平臺，實現各系統聯動告警、數據統計、可視化運維、溯源分析，對接MES/ERP/WMS工業系統。

三、各子系統詳細方案設計

1、工業級綜合布線系統

　　針對電器廠電磁敏感、精密設備多的特性，采用屏蔽布線+物理分區方案，杜絕干擾、保障數據穩定。

　　?主干鏈路：核心機房至各車間、樓棟采用萬兆單模光纖，40G主干帶寬，滿足大批量檢測數據、高清視頻、工控?cái)?shù)據并發傳輸。

　　?生產區域布線：SMT車間、焊錫車間、老化測試區、精密質檢室全線采用超六類屏蔽雙絞線，全程金屬管屏蔽敷設，強弱電橋架間距≥30cm，避免焊機、大功率設備電磁干擾。

　　?辦公與輔助區域：辦公樓、食堂、宿舍采用六類非屏蔽布線，千兆到桌面，滿足日常辦公網絡需求。

　　?網絡物理隔離：嚴格劃分生產工控網、安防視頻網、辦公網、設備測試網四網物理隔離，互不互通，杜絕外網、辦公網絡干擾生產工控?cái)?shù)據，保障生產安全。

　　?點位專項規劃：產線工位預留工控網口、測試數據口、掃碼點位;老化區預留24小時不間斷監控與數據點位;物料倉預留盤點、安防點位;潔凈車間做好管線密封防塵處理。

2、工業計算機網絡系統

　　專為電器自動化產線設計，低延遲、高可靠、抗干擾，支撐SMT、AOI、老化測試、MES系統穩定運行。

　　?三層網絡架構：核心層采用萬兆工業核心交換機，雙機熱備、冗余備份，杜絕單點故障;匯聚層分車間匯聚，隔離故障區域;接入層采用工業級寬溫交換機，防塵抗干擾，適配車間復雜環境。

　　?網絡安全隔離：生產工控網與外網、辦公網通過工業網閘+防火墻隔離，禁止外網直接訪問生產設備，保障生產數據與設備安全。

　　?工業無線覆蓋：車間、倉庫部署工業級WiFi6 AP，支持掃碼槍、AGV、移動檢測終端、平板設備穩定聯網，無漫游卡頓，滿足移動巡檢、倉儲盤點、產線調試需求。

　　?網絡運維管理：部署上網行為管理、入侵檢測、日志審計系統，全程記錄網絡運行數據，故障快速定位，滿足生產溯源與安全合規要求。

3、AI高清視頻監控系統

　　兼顧安全生產、工藝合規、物料防盜、質檢溯源，實現全廠無死角監控，適配電器廠精密生產場景。

　　?重點區域點位部署：廠區周界、大門出入口部署高清智能球機;SMT車間、貼片產線、焊錫工位部署高清槍機，監控員工操作規范、設備運行狀態;貴重元器件倉庫、物料通道部署防抖高清攝像頭;老化測試區、配電房部署高溫適配攝像頭;消防通道、樓梯口全覆蓋。

　　?AI智能分析功能：支持未佩戴靜電手環、未穿無塵服、工位離崗、區域入侵、煙火識別、人員聚集智能抓拍告警，適配潔凈車間、安全生產管理要求。

　　?存儲與溯源：生產車間、物料倉庫、質檢區域錄像存儲≥90天，普通區域≥30天，支持隨時回放、導出、溯源，適配產品質量追溯與安全檢查。

　　?畫面聯動：異常告警自動彈窗、聚焦錄像、聲光提示，同步推送至運維后臺與值班終端。

4、門禁一卡通+靜電檢測系統

　　針對電子車間靜電防護、潔凈準入、人員管控剛需設計，實現準入合規、安全可控。

　　?準入管控區域：SMT潔凈車間、精密質檢室、物料倉庫、老化車間、機房、配電房全部設置門禁準入。

　　?防靜電準入功能：潔凈車間入口部署靜電測試門禁，員工需完成靜電手環、人體靜電檢測合格后方可通行，檢測數據實時上傳后臺，杜絕靜電作業風險。

　　?多級權限管理：按崗位、班組、區域劃分通行權限，外來訪客預約授權、限時通行，全程記錄人員進出軌跡。

　　?考勤與訪客一體化：集成人臉考勤、訪客登記、人員統計功能，實現廠區人員精細化管理。

5、電子巡更與周界報警系統

　　?電子巡更：在車間外圍、倉庫死角、配電房、消防點位、廠區周界布設巡更點，安保定時巡檢，系統記錄軌跡、時長，漏巡、超時自動告警，保障24小時安全值守。

　　?周界防盜報警：廠區圍墻部署紅外對射/電子圍欄，有人翻越、入侵時立即觸發聲光報警，聯動監控抓拍、后臺彈窗告警，防范物料被盜、外來人員闖入。

6、環境監測智能調控系統

　　電器精密生產對環境敏感度極高，本系統實現車間環境實時監測、超標告警、自動調控，保障產品良率。

　　?監測區域：SMT潔凈車間、組裝車間、精密檢測室、元器件倉庫、成品恒溫倉庫。

　　?核心監測參數：實時監測溫濕度、粉塵濃度、潔凈度、VOCs、壓差、靜電數值，適配電子生產工藝標準。

　　?智能聯動調控：參數超標自動彈窗告警，聯動新風系統、空調、除濕機自動啟停調節，保持車間環境恒溫、恒濕、潔凈、防靜電，避免元器件受潮、氧化、靜電損壞。

　　?數據記錄溯源：全程記錄環境數據，生成日?qǐng)?bào)、月報，可對接生產質檢系統，作為產品質量溯源依據。

7、公共應急廣播與信息發布系統

　　?IP應急廣播系統：車間部署防水防塵音柱，辦公區、生活區部署吸頂音箱，支持分區廣播、點對點廣播。日常用于生產調度、上下班通知、安全宣講;緊急火情、設備故障、突發事件時，自動切換應急疏散播報，聯動消防系統觸發。

　　?信息發布系統：車間入口、辦公樓大廳、食堂部署LED顯示屏，實時展示生產計劃、產能進度、良率數據、安全警示、環境參數、通知公告，實現生產信息可視化管理。

8、多媒體會議與培訓系統

　　適配電器廠技術研討、工藝培訓、品質復盤、遠程對接需求，搭建多功能會議體系，配套高清投影、無線投屏、音頻擴聲、遠程視頻會議設備，支持跨廠區、跨區域遠程協作，滿足日常辦公、工藝培訓、質量整改會議使用。

9、機房工程系統

　　作為全廠工控、弱電、數據核心樞紐，按照工業機房標準建設，保障7×24小時穩定運行。

　　?基礎建設：防靜電地板、防火防塵墻面、密閉防塵處理、隔熱保溫，適配精密設備運行環境。

　　?標準化布局：網絡機柜、服務器機柜、安防機柜分區擺放，強弱電分離、線路規整、標識清晰，方便運維檢修。

　　?機房環境監控：實時監測機房溫濕度、煙感、漏水、市電狀態、設備運行負載，異常情況立即告警，杜絕機房宕機、設備損壞風險。

10、UPS供電與防靜電防雷接地系統

　　?工業UPS不間斷供電：分區獨立供電，生產工控網、安防系統、機房核心設備配備工業級UPS，斷電續航不低于30分鐘，保障生產數據保存、設備不驟停、監控不中斷，避免突發斷電導致批量產品不良、設備故障。

　　?防靜電與防雷接地：全廠弱電系統、車間設備、機房、屏蔽布線做等電位接地+三級防雷，車間增設專用靜電接地點位，釋放設備與人體靜電，杜絕靜電擊穿元器件，同時抵御雷雨天氣電壓沖擊，保護整套弱電與生產設備。

四、驗收標準與售后運維

1、驗收標準

　　百實科技電器廠弱電工程解決方案嚴格遵循《智能建筑弱電工程設計規范》《工業企業電氣設計規范》《潔凈廠房設計規范》《安防工程驗收規范》，完成布線測試、屏蔽檢測、接地電阻測試、網絡壓力測試、系統聯動測試、存儲時長核驗、設備功能驗收，提供全套竣工圖紙、測試報告、設備資料，合規交付。

2、售后運維保障

　　?質保服務：整體工程質保2年，核心工業設備質保3年，質保期內免費維修、更換故障設備。

　　?極速響應：7×24小時技術值守，2小時遠程響應、24小時現場處置，保障產線不停機。

　　?定期巡檢：每月上門巡檢、設備除塵、參數優化、隱患排查，每季度出具運維報告。

　　?技術培訓：免費為廠方運維人員提供設備操作、日常維護、故障排查、系統聯動操作培訓。
