在電力系統運維、市政工程搶修等場景中，電纜故障的快速定位直接關系到搶修效率和供電安全。傳統檢測方法耗時耗力，而專業設備的使用能大幅提升效率。下面以武漢龍電電氣電纜故障測試儀為例，結合真實場景，詳解電纜故障檢測全流程操作步驟、實用技巧及注意事項，助您快速鎖定故障點，減少停電損失。

電纜故障定位的三大難點與應對策略

在開始操作前，需明確常見故障類型及檢測難點：

高阻故障（如絕緣老化）：傳統脈沖法難以捕捉信號，需采用高壓沖閃法。

隱蔽性故障（如地下電纜進水）：需結合路徑探測與精確定點技術。

多分支干擾（如工業園區復雜線路）：依賴設備的抗干擾能力和智能分析功能。

武漢龍電電氣測試儀解決方案：

支持TDR（時域反射法）、弧反射法、沖閃法三種模式，覆蓋0Ω-100MΩ全阻值故障。

內置AI波形分析，自動過濾環境噪聲，精準識別微小信號差異。

操作全流程：5步快速定位故障點

步驟1：前期準備與安全確認

安全措施：斷開電纜兩端電源，掛警示牌，使用驗電器確認無殘余電壓。

工具準備：測試儀主機、路徑探測儀（可選）、接地線、絕緣手套、記錄本。

設備自檢：開機后進入“系統自檢”模式，確保電池電量＞50%，信號發射器連接正常。

步驟2：初步判斷故障類型

低阻故障（＜100Ω）：直接使用TDR模式，通過波形突變點定位。

高阻故障（＞100kΩ）：切換到“沖閃法”模式，施加高壓脈沖擊穿故障點。

閃絡性故障：采用弧反射法，捕捉瞬間放電信號。

步驟3：路徑探測與距離粗測

連接路徑探測儀發射器，沿電纜走向地面接收信號，標記電纜埋深及走向。

輸入電纜長度、材質等參數，測試儀自動計算故障點大致距離（誤差±5%）。

步驟4：波形分析與精確定點

關鍵操作：

按“自動采集”鍵獲取反射波形，觀察波形幅值、極性變化。

使用“波形對比”功能，與正常電纜波形庫比對，AI標注可疑故障點。

通過“距離微調”功能，將誤差縮小至±0.3米內。

技巧：若波形雜亂，可開啟“濾波增強”模式，或調整脈沖寬度（窄脈沖適合短距離，寬脈沖適合長距離）。

步驟5：現場驗證與記錄

使用跨步電壓法或聲磁同步法在標記點附近復測，確認故障位置。

導出檢測報告（含波形圖、坐標、時間戳），上傳至運維管理系統。

設備使用進階技巧：效率提升50%的實戰經驗

技巧1：復雜環境下的抗干擾設置

場景：變電站附近強電磁干擾。

操作：

開啟“抗干擾模式”，優先選擇低頻脈沖信號。

縮短采樣間隔至1ns，增加信號疊加次數。

使用屏蔽線連接接地樁，減少地線回路噪聲。

技巧2：多分支電纜的快速排查

場景：工業園區多分支電纜網絡。

操作：

在總配電柜處斷開所有分支，逐條接入測試儀檢測。

對疑似故障分支，使用“路徑-定點”組合模式，沿分支走向精確定位。

技巧3：潮濕環境中的設備保護

場景：暴雨后地下電纜溝積水。

操作：

主機加裝防水套，連接器涂抹絕緣硅脂。

優先使用弧反射法，避免高壓脈沖導致二次短路。

常見問題與應急處理方案

案例分享：市政電纜搶修實戰

背景：某城市主干道電纜因施工損壞導致大面積停電。
過程：

使用武漢龍電測試儀的TDR模式，10分鐘內鎖定故障點位于地下2.5米處。

開啟路徑探測儀避開其他管線，精準開挖，修復時間縮短至3小時。
成果：相比傳統方法，搶修效率提升70%，減少經濟損失超20萬元。

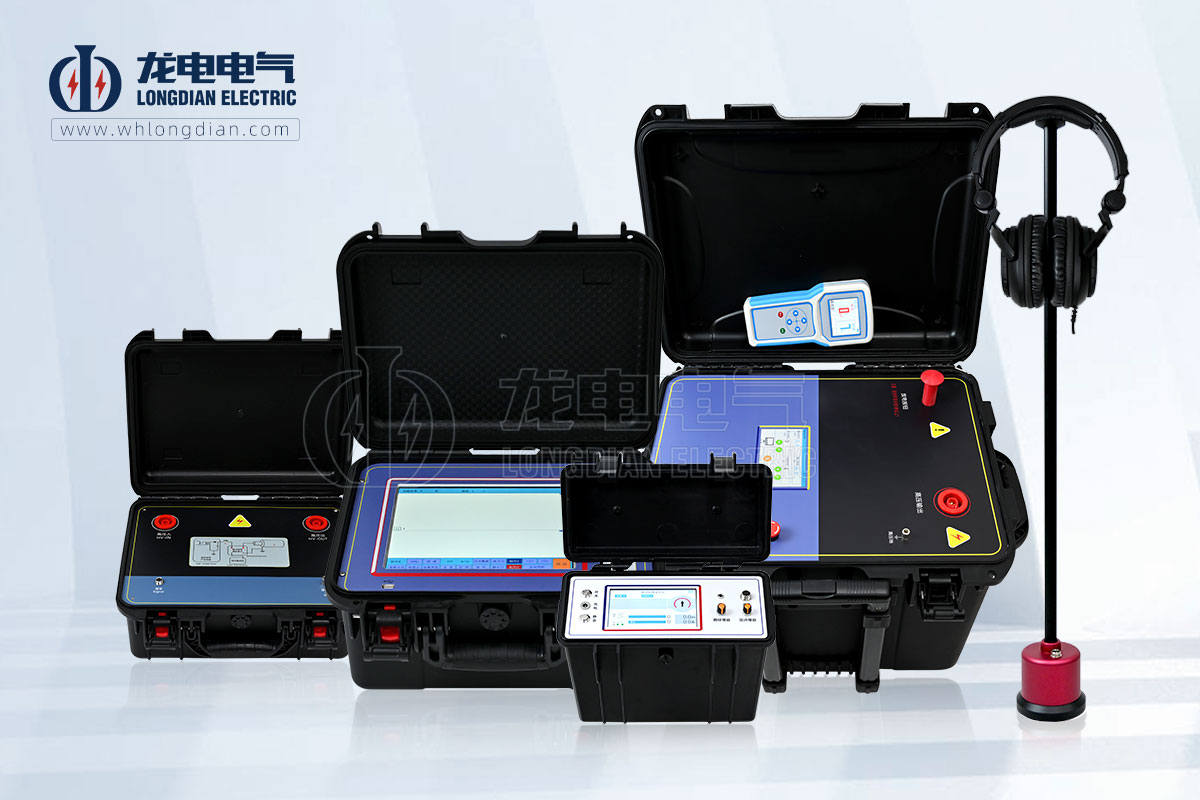

電纜故障定位既需專業設備，更依賴規范操作與經驗積累。武漢龍電電氣電纜故障測試儀憑借智能化設計、高精度檢測和人性化功能，已成為電力、市政、工礦企業的首選工具。掌握上述操作技巧，結合設備優勢，可讓故障排查事半功倍。
