在電力運維和電纜故障檢測領域，快速精準定位故障點是保障供電安全的關鍵。武漢龍電電氣研發的電纜故障測試儀憑借脈沖反射法技術，成為行業內的熱門工具。

脈沖反射法技術原理：如何讓電纜“開口說話”？

脈沖反射法（又稱時域反射法，TDR）是電纜故障檢測的核心技術，其原理類似于“雷達測距”。當電纜發生斷點、短路或絕緣老化時，故障點的阻抗會發生變化，而脈沖反射法正是利用這一特性實現精準定位。

具體工作流程：

發射脈沖信號：測試儀向電纜發射高頻電脈沖；

捕捉反射波：脈沖在電纜中傳播，遇到故障點（阻抗突變）時產生反射波；

計算距離：通過測量發射波與反射波的時間差，結合脈沖在電纜中的傳播速度，精確計算出故障點距離。
公式表示為：故障距離 = (時間差 × 脈沖傳播速度) / 2

該技術可檢測數千米內的故障點，誤差范圍通常小于1%，尤其適用于地下電纜、復雜線路等場景。

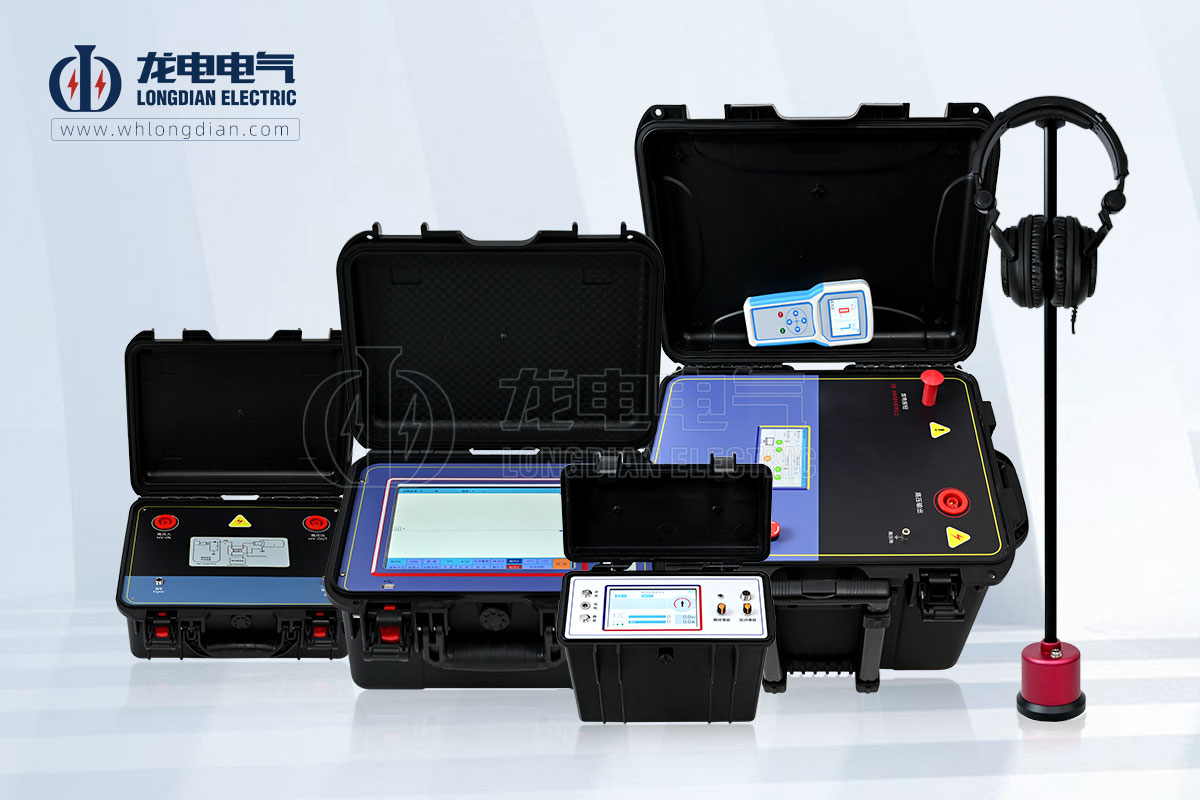

武漢龍電電氣電纜故障測試儀的4大核心功能

除了脈沖反射法技術的加持，武漢龍電電氣設備還通過智能化設計擴展了實用功能，滿足多樣化的檢測需求：

1. 多類型故障檢測

支持?jǐn)嗑€、短路、接地故障、絕緣劣化等常見問題的一體化診斷。

自動識別阻抗變化類型，區分故障性質（如高阻/低阻故障）。

2. 高精度定位與波形分析

配備高分辨率顯示屏，實時顯示反射波形曲線，支持波形對比和縮放分析。

內置算法自動標定故障距離，減少人工計算誤差。

3. 數據存儲與智能診斷

可存儲上百組測試數據，支持歷史記錄調取與故障趨勢分析。

部分機型搭載AI診斷系統，提供故障原因推測及維修建議。

4. 適應復雜環境

抗干擾設計確保在強電磁場、潮濕等惡劣環境下穩定工作。

便攜式機型重量輕、續航長，適合野外作業。

實際應用場景：為什么選擇脈沖反射法？

相較于傳統“分段排查法”，脈沖反射法技術顯著提升了檢測效率：

縮短90%排查時間：無需逐段拆卸電纜，30分鐘內即可完成數公里線路檢測；

降低維修成本：精準定位避免大面積開挖，減少人力與材料損耗；

預防性維護：通過定期檢測波形變化，提前發現絕緣老化等潛在風險。

武漢龍電電氣電纜故障測試儀通過脈沖反射法技術的創新應用，將復雜的電纜檢測轉化為直觀的波形分析，大幅提升了電力系統的運維效率。無論是突發故障搶修，還是日常預防性檢測，該設備都能提供可靠的技術支持。如需進一步了解設備參數或技術細節，歡迎聯系武漢龍電電氣獲取專業方案！
