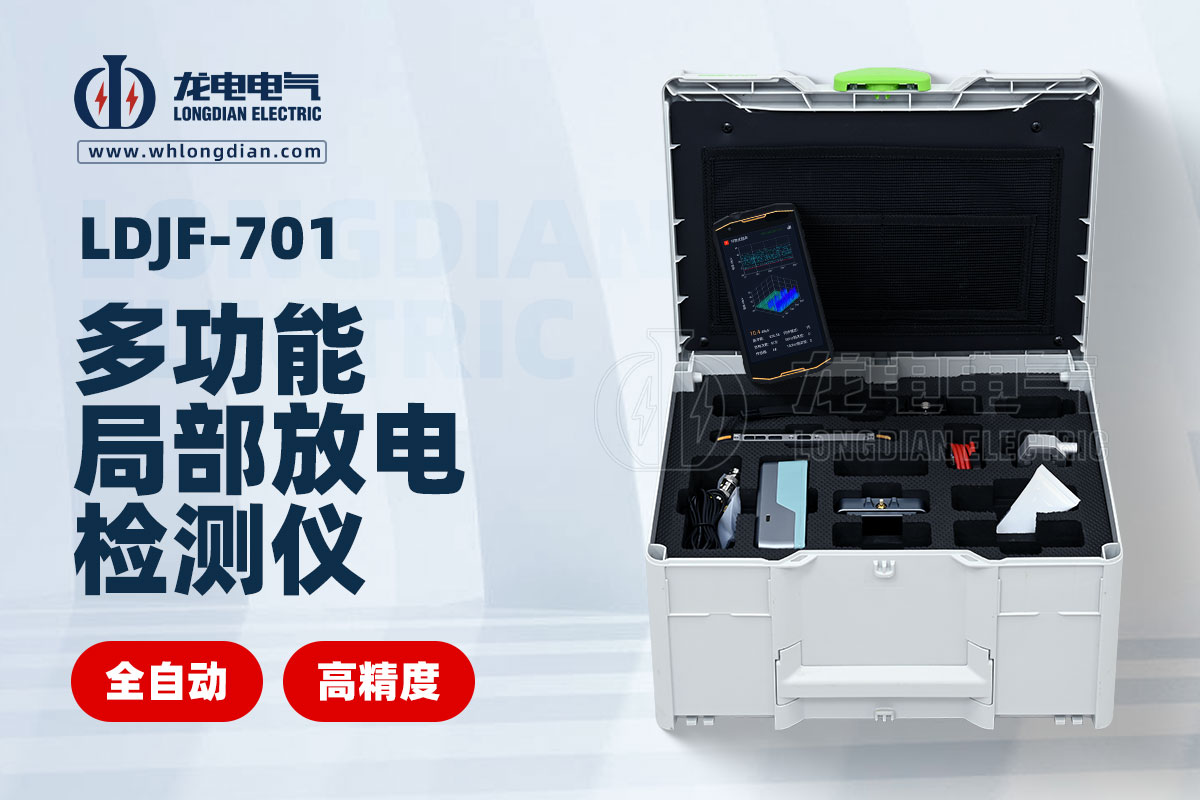

特高頻（UHF）局放檢測儀是電力系統診斷領域的利器，它專注于通過捕捉高頻電磁波信號來識別高壓電氣設備內部的絕緣缺陷。這些設備通常具備一個共同的特點：它們擁有金屬外殼或屏蔽結構，這有助于將內部產生的UHF信號有效地引導至傳感器，并同時隔離外部的電磁干擾。

以下是特高頻局放檢測儀能夠有效測量的主要電氣設備類型：

主要檢測對象

• 氣體絕緣開關設備 (GIS)：GIS是UHF局放檢測最典型的應用場景。由于GIS內部完全密封且充滿絕緣氣體，其金屬外殼能完美屏蔽外部噪聲，使得內部局部放電產生的UHF信號清晰可辨，極大地提高了檢測的準確性和靈敏度。

• 電力變壓器：特別是大型油浸式變壓器。局部放電在變壓器油中會產生UHF信號，通過安裝在油箱壁或套管底部的UHF傳感器，可以有效地監測變壓器內部的絕緣狀況。

• 高壓電纜及其附件：包括電纜接頭、終端頭等。這些是電纜線路中最容易出現局部放電的部位。UHF檢測儀可以幫助識別電纜內部絕緣層或附件連接處的早期缺陷。

• 環網柜 (RMU)：作為配電網中的關鍵設備，環網柜的結構緊湊，UHF局放檢測可以有效評估其內部絕緣健康狀況，預防潛在故障。

• 高壓套管/穿墻套管：這些連接高壓設備與外部線路的部件，其內部的絕緣缺陷同樣是UHF檢測的重點。

• 組合電器 (HGIS/CIS)：這類設備集成了多種高壓元件，如斷路器、隔離開關、互感器等。UHF檢測可以對整個組合設備的絕緣狀態進行綜合評估。

為什么選擇特高頻檢測？

特高頻局放檢測方法之所以被廣泛應用于上述設備，主要得益于其獨特的優勢：

• 高抗干擾能力：UHF信號的頻率遠高于工頻干擾，這使得檢測儀在復雜的電磁環境中也能保持高靈敏度，有效避免誤報。

• 高靈敏度：即使是微小的局部放電，也能產生可檢測的UHF信號，有助于早期發現絕緣缺陷。

• 非侵入性檢測：UHF檢測通?？梢栽谠O(shè)備帶電運行的情況下進行，無需停電，大大減少了運維成本和停電風險。

總的來說，特高頻局放檢測儀是確保高壓電氣設備安全穩定運行的重要工具。它主要服務于那些對絕緣狀態要求極高、且具有良好電磁屏蔽結構的關鍵設備，為電力系統的預防性維護和故障診斷提供了強有力的支持。
